Фасонные элементы и крепеж

     Если Вы строите здание из сэндвич-панелей, Вам обязательно потребуется специальный крепеж для них, а также различные декоративные нащельники - фасонные элементы.

 ФАСОННЫЕ ЭЛЕМЕНТЫ

     После этапа монтажа сэндвич-панелей здание уже имеет стены и кровлю, но остаются незащищенными и неэстетичными стыки панелей, углы здания, свесы кровли, примыкание стен к кровле и к фундаменту, проемы дверей, ворот и окон. Для облицовки этих узлов изготавливаются фасонные элементы, типовые по форме, но уникальные по размерам для каждого объекта.

     Ниже приведены рисунки наиболее часто используемых фасонных элементов

Фото ФЭ1             Фото ФЭ2

КРЕПЕЖ

     Номенклатура крепежа очень простая - это пенополиэтиленовая лента, герметизирующая примыкание сэндвич-панели к металлокаркасу, и подобранный под толщину панели самосверлящий самонарезающий резьбу саморез.

     Лента клеится на все металлоконструкции, находящиеся в контакте с сэндвич-панелями. Если при монтаже стен панели стыкуются на колонне, на нее наклеивается две полосы ленты, - под каждую панель.

     Количество необходимой ленты в метрах обычно рассчитывается так. Для стеновых панелей берется их количество из спецификации и умножается на 3. Для кровельных панелей считается суммарное количество прогонов, умножается на длину здания и прибавляется к полученному результату перерасход 10%.

     Согласно строительным нормам в каждую стеновую сэндвич-панель должно быть вкручено по 5 саморезов с каждой стороны при горизонтальной раскладке. На практике количество необходимых саморезов зависит от длины монтируемых сэндвич-панелей и вида утеплителя (минвата или полистирол). Но в любом случае их должно быть не менее 3-х с каждой стороны. Ниже приведена таблица для подсчета количества саморезов, необходимых для крепления одной стеновой панели с одной стороны в зависимости от длины панели и вида утеплителя. К полученному результату надо не забыть добавить 10% на перерасход.

     Количество саморезов для крепления кровельных панелей берется как произведение количества всех прогонов на количество всех кровельных панелей + перерасход 10%. Эта формула работает, когда на один скат укладывается целиковая панель на всю длину ската.

     КРЕПЕЖ ДЛЯ ФАСОННЫХ ЭЛЕМЕНТОВ

     Фасонные элементы крепятся на:

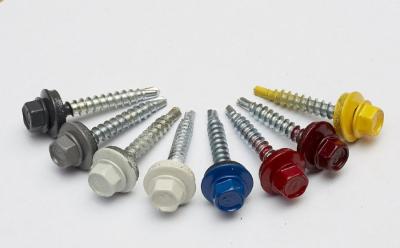

• короткие кровельные саморезы с прессшайбой

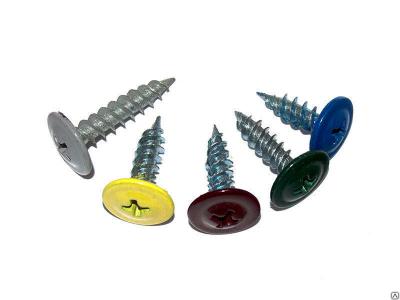

• самосверлящие саморезы по металлу с широкой шляпкой "мухи"

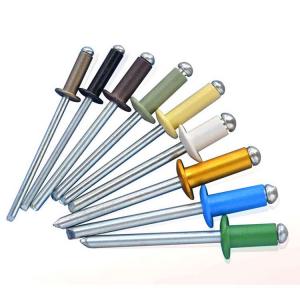

• алюминиевые заклепки

  Приведенный крепеж может быть использован как оцинкованный так и окрашенный. Конечно же смотрится эстетичнее когда цвет крепежа подобран под цвет фасонных элементов, а самым лучшим вариантом (но самым трудоемким) является использование окрашенных заклепок.

     Для грубого подсчета в штуках количества необходимого крепежа для фасонных элементов надо умножить общее число погонных метров на 6.
